安裝液位變送器所用的法蘭規格

　　通常最終用戶和設計單位會要求液位變送器成套商提供配套法蘭，防止出現現場安裝時罐上配對法蘭與液位變送器過程法蘭不匹配的問題。可以根據以下方面選擇確認配對法蘭規格：

　　對照不同液位變送器廠家的選型樣本，確定法蘭標準，法蘭尺寸，法蘭壓力級別以及法蘭形式。

　　法蘭標準：

　　液位變送器配對法蘭的標準通常有三種標準：

　　DIN標準，ANSI標準和日本標準，在國內使用較多的是DIN標準和ANSI標準。

　　法蘭尺寸：

　　與液位變送器標準相同，具體可以參考液位變送器廠家選型樣本。液位變送器法蘭尺寸主要有2’’; 3’’和4’’， 其中以3’’最為普遍。

　　法蘭壓力級別：

　　日標有JIS 10K和 JIS 20K;

　　ANSI標準有ANSI 150，ANSI 300, 和ANSI600;

　　DIN標準有DIN PN10/16;DIN PN25/40。( 注：對于3’’法蘭PN10與PN16尺寸相同;PN25和PN40尺寸相同)

　　法蘭形式：

　　根據壓力級別和客戶要求不同，對于壓力小于40barg的，通常選擇板式平焊;對于壓力大于40barg，通常選擇帶頸對焊式;

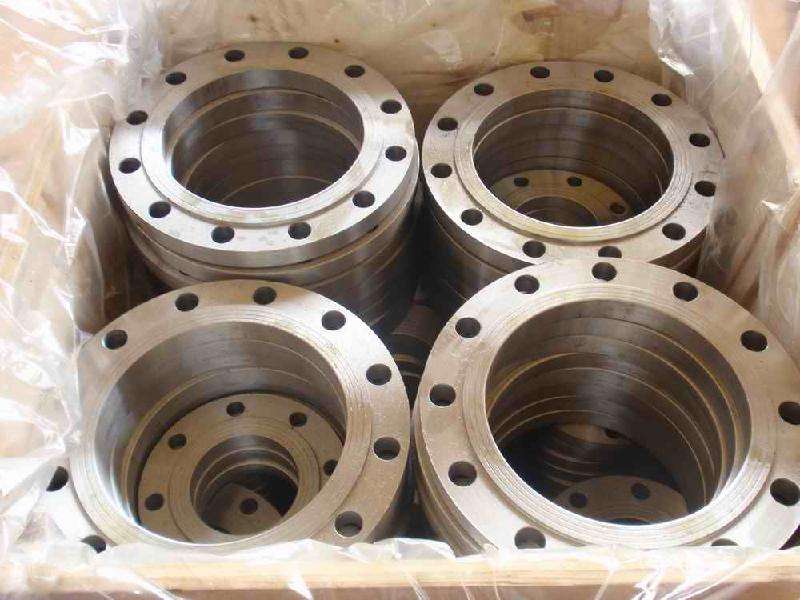

　　法蘭材質：

　　常見法蘭材質有碳鋼，SUS304和SUS316。通常應根據罐體材質選擇同樣材質的配對法蘭。
